在役天然氣管道數據采集研究與實踐
來源：《管道保護》雜志 作者：謝虹 黃文堯 馮慧 畢百勝 楊淼 時間：2018-7-3 閱讀：
謝虹 黃文堯 馮慧 畢百勝 楊淼
廣東大鵬液化天然氣有限公司
摘要：在遵循管道相關法律、規范和標準的基礎上，科學制定了管道數據采集原則，明確了管道數據采集種類、范圍、流程和方法，全面收集了管道周邊環境信息、隱患信息、應急信息、高后果區識別、地區等級復核等數據，通過管控措施解決了實踐中出現的問題。研究成果具有開創(chuàng )性和示范性，對管道企業開展管道完整性管理具有借鑒作用。
關鍵詞：數據采集；高后果區；管道完整性
為完善管道完整性管理基礎數據，強化和提升管道運行管理水平，需要采集管道周邊環境信息、復核管道地區等級和識別管道高后果區等管道基礎信息數據。
本文論述了研究制定管道數據采集的原則、采集種類、采集范圍、采集流程和采集方法，通過實踐和管控，全面、客觀、詳實的采集全線管道周邊基礎數據，整合研究信息數據，提出有針對性的管道運行管理建議。
1 數據采集原則、方法、內容及流程
1.1 分析數據采集需求
遵循相關法律、規范和標準，結合管道中線坐標、標志樁、內檢測、帶狀線路圖、管道縱斷面圖等數據信息，明確界定管道周邊環境信息、隱患信息和應急信息等的范圍和類別。
1.1.2 制定數據采集原則
參照《油氣輸送管道完整性管理規范》（GB 32167-2015）規定，重點解決高后果區、地區等級升級、風險評價、完整性管理評價和效能評估等問題。制定如下數據采集原則。
（1）完整、真實、準確、統一及可操作性。
（2）為管道風險評價和完整性評價提供基礎數據信息。
（3）確定和收集能反映某一管段狀況和可能存在危害的必要數據和信息。
（4）管理外部環境、識別具體位置上影響管道完整性的危害，了解事故對公眾、環境和操作造成的后果，與之相關的數據和信息。
1.3 界定數據采集范圍
1.2.3.3.1.（1）地區等級復核：參照《輸氣管道工程設計規范》（GB 50251-2015）關于地區等級劃分規定，采集不小于管道中心線兩側各200 m帶寬范圍內的數據，包括：樁號、里程、坐標、照片及地區等級變化因素分析。

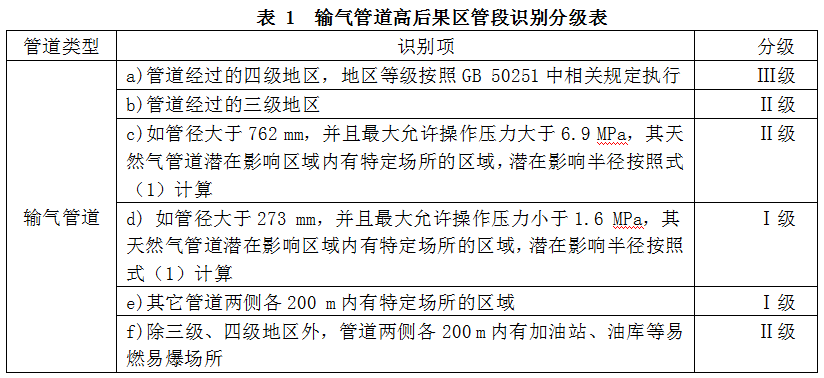

（2）高后果區識別和分級：依據GB 32167-2015高后果區管段識別分級表（表1）識別、劃分、采集管道高后果區的數據信息。

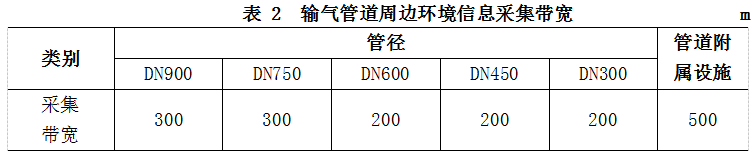

（3）管道周邊環境信息數據采集： GB 32167-2015中輸氣管道的潛在影響區域是依據潛在影響半徑計算的可能影響區域，因此，用輸氣管道潛在影響半徑制定了管道周邊環境信息采集帶寬（表2）。d2
輸氣管道潛在影響半徑可按照式（1）計算：
式中：d：管道外徑， mm； P:管段最大允許操作壓力，MPa； r:受影響區域的半徑， m。
1.4 明晰數據采集內容
數據采集的內容既要滿足相關標準規范的要求，也要滿足管道信息收集的要求，同時需滿足公司管道運行管理的需求，經反復研討、實踐，修改、補充和完善，確定數據采集內容子項、周邊環境信息、管道隱患信息以及應急信息收集內容統計表。
1.5 制定數據采集流程
根據確定的管道信息采集內容，按照采集的信息進行分類，采取分段實地踏勘現狀管道的策略，規定每次走線采集不同的信息，并分類統計、匯總。
1.6 明確數據采集方法
采用外業實地踏勘和內業數據處理相結合的方法。
（1）對管道經過3次實地踏勘和走訪，分類采集管道數據，并在現場錄入現場信息收集表格。
（2）利用谷歌地圖、航拍圖和管道中線坐標在地圖確定管道位置和中線路由，確定不同管道規格的采集范圍界限，初步在地圖中收集管道有關信息并整理、匯總。
（3）經內業數據與外業數據比對，若所采集的數據有遺漏或對準確性有疑問時，再次到現場進行確認及數據補采。
（4）數據結果實施重點數據全檢和非重點數據分層抽檢相結合的檢驗方法。
按照上述方法，數據采集覆蓋了全線管道、場站和閥室等周邊基礎信息數據，并施行公司管理人員、現場巡線人員和采集方三方抽樣檢查和共同驗證的過程管控制度。再組織多次、多項聯合驗收，檢驗信息數據的符合性和準確性。
2 研究成果
累計完成了1.83億平方米線路踏勘，收集9 183條管道周邊信息、27 414張有效現場記錄照片，出版了54份報告。同時完成了全線輸氣管道地區等級復核、高后果區識別以及并行油氣管道的摸查。
地區等級復核對摸清管道周邊現狀，認識管道周邊社會(huì )信息的變化具有參考作用。高后果區識別可強化應急管理，以此編制高后果區突發事故現場處置方案。并行管道摸查對建立通報機制、預防第三方破壞、預防地質災害、陰極保護之間的相互干擾、自身管道失效等方面具有指導意義。
3 結論
數據采集研究方法符合《油氣輸送管道完整性管理規范》要求，對管道企業開展相關工作具有很好的借鑒作用。
經組織國內專家評審，與會(huì )專家一致認為研究成果屬于國內天然氣管道行業首次全面采集管道信息的有益嘗試，具有開創(chuàng )性和示范性，為企業提升管道管理水平奠定了基礎。
作者：謝虹，女， 1973年生，工程師，1996年畢業于中國石油大學（華東）化工工藝專業，現主要從事天然氣管道設計及運營管理方面的工作。
《管道保護》2017年第5期（總第36期）
