謝成1 劉軍1 陳少松2 易曉明2

1.國家管網集團華南分公司； 2.北京安科腐蝕技術有限公司

摘要：從珠三角地區油氣管道服役環境存在多種電干擾源的背景出發，分析了管道外腐蝕檢測常規做法存在的不足，針對復雜電干擾問題提出了運用智能監測解決方案，并在試驗段進行了工程實踐探索。通過總結實施效果，指出未來管道陰極保護智能監測技術的發展方向。

關鍵詞：油氣管道；陰極保護；腐蝕檢測；智能監測；雜散電流干擾

油氣管道腐蝕是一個慢變量，需要長期跟蹤監測和及時治理，防患于未然。管道腐蝕具有隱蔽性，不易檢測發現，現有技術手段，都是基于風險的概率檢測，存在漏檢誤判，一旦管道失效，將造成嚴重的安全事故或生態環境破壞。

目前珠三角地區大型基礎設施建設正處于高速發展期，高壓交流和直流輸電、高鐵、地鐵等線路多與管道接近、并行或交叉，成為造成埋地管道腐蝕加速和運行安全風險的主要雜散電流干擾源。

1  管道雜散電流干擾現狀

在珠三角地區，華南分公司運營管道超過1300余公里，區域內有20多條地鐵線路，造成的動態雜散電流干擾強度及腐蝕風險世界罕見，管地電位波動高達±30 VCSE以上，個別地段管道局部腐蝕壁厚損失接近70%，腐蝕速率最高達0.56 mm/a。

廣東省內有6處高壓直流輸電系統的大型接地極，監測數據顯示，接地極造成的干擾電壓最高304 V，為目前監測到的國內最高干擾電位值。根據模擬計算，接地極在單極大地返回運行模式下引起管地電位偏移2 V的范圍幾乎覆蓋全省范圍。此外，還存在大量高壓交流輸電線和交流電氣化鐵路等多種干擾源同時影響一條管道，以及更多復雜干擾源未被發現的情況。

2  管道外腐蝕檢測

管道外腐蝕檢測主要通過定期檢驗、日常人工巡檢的方法。按照標準要求，新建管道1～3 年內完成基線檢測，隨后每 5 年定期開展外腐蝕直接評價（ECDA）。定期檢驗結合日常人工巡檢的方法可評估管道外防腐層質量、陰極保護有效性、雜散電流干擾情況等，并結合防腐層破損處的開挖調查，對管體腐蝕缺陷及環境腐蝕性進行直接檢測和評價。

隨著管道運行年限增加，防腐層老化、剝離、破損及雜散電流干擾問題越來越突出。無論從時間還是地域維度看，管道腐蝕點都不是平均分布的，定期檢驗和日常人工巡檢很難及時發現全部外腐蝕缺陷，存在較高的漏檢概率和局限性。

（1）在時間維度上，人工檢測只能選取某個時間段操作，采集數據是不連續的，難以全時覆蓋并達到暫態級（秒級～分鐘級），而地鐵和高壓直流接地極等干擾具有暫態特征，因此很難捕捉到完整的干擾信息。

（2）從地域維度看，管道是敷設在不同地域的線性資產，達成覆蓋全線檢測不遺漏的成本和難度都很高；過去采取抽樣的辦法，很好地平衡了檢測成本和檢測目的的關系，但只要是抽樣就存在著漏檢和誤判風險。

（3）人工巡檢和人工記錄數據的方式很難保證數據質量，專家普遍會(huì )質疑這類數據的真實可靠性，為后期評價帶來困擾。

3  智能化解決方案

3.1  陰極保護智能監測系統

陰極保護智能監測系統架構包括三層，即感知層、傳輸層和分析層。

（1）感知層：以智能測試樁的形式布設于管道路由沿線，其內部安裝自動采集儀，配合長效參比、極化試片等，實現對陰極保護電位、交流電壓、直流電流、交流電流、腐蝕速率、土壤特征等相關參數的自動采集，并將采集數據進行臨時存儲或通過無線模塊實時上傳客戶端軟件管理平臺。

（2）傳輸層：數據傳輸網絡(luò )一方面將采集儀采集的數據通過特定方式和固定協議傳送給遠端服務器系統并進行存儲，另一方面可以將客戶端發出的指令發送給采集儀，控制采集儀的工作方式。目前可以使用的無線數據傳輸方式包括移動通信網絡(luò )、衛星通信、低功耗無線網絡(luò )等，也可以使用管道沿線的伴行光纖實現數據有線傳輸。

（3）分析層：包括客戶端管理平臺的各項分析功能組件。管理平臺軟件作為在線陰極保護評價工具，能把從遠程采集得到的陰極保護各項參數按照標準要求進行判定、分析并給出預警。當系統發出預警時，軟件可指明故障原因、時間、地點，并將這些信息寫入數據庫，方便查閱和存檔，為維保工作提供依據。

3.2  系統實施情況

2018年至2020年，華南分公司選取受雜散電流干擾嚴重的某試驗管段，共安裝智能測試樁300多套、智能抗干擾恒電位儀13套、腐蝕探頭19套，對管道的通電電位、斷電電位、交流電壓等參數進行持續監測，用于評估陰極保護運行情況以及受交直流雜散電流干擾影響的程度，較全面采集了管道外腐蝕風險的相關信息。

（1）試驗管段地鐵雜散電流干擾監測。HD段與深圳地鐵2號線平行并交叉，HD46+469、 HD45+076、HD47+310位于管線與地鐵交叉位置，受地鐵雜散電流干擾嚴重，測得通電電位波動范圍為﹣7.31 V～3.35 V，平均值﹣1.81 V～﹣0.91 V，斷電電位波動范圍為﹣1.53 V～0.24 V，平均值﹣1.24 V ～﹣0.65 V。

（2）試驗管段交流干擾監測。HD管段HD62+743智能測試樁監測到暫態交流干擾電壓峰值達到20.71 Vac，高于15 Vac，立即提醒現場作業時做好安全防護。BD段BD21#智能樁監測到穩態交流干擾電流密度達到57.21 A/m2，交流腐蝕風險等級為中等，隨即啟動密間隔數據采集模式，對其趨勢變化進行持續監測。

（3）DP管段絕緣接頭狀態對管道電位的影響。2019年12月25日12時，試驗管段DP69、DP76、DP82智能測試樁監測到管道通/斷電電位出現同步正向偏移，經核實，系因PH管道PS閥室絕緣接頭失效，DP管道與下游PH管道現場跨接連通所致（圖 1）。

圖 1 試驗管段DP段智能測試樁電位圖

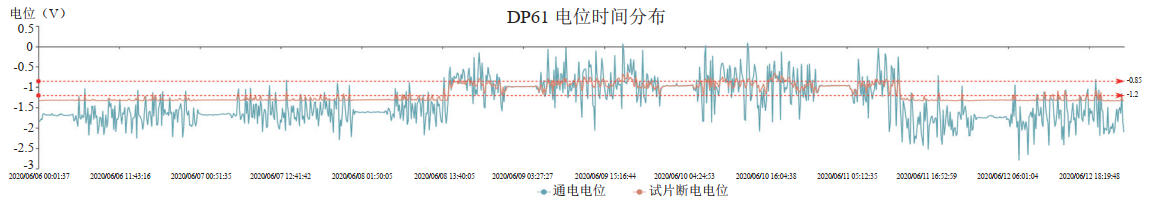

（4）鄰近管道恒電位儀運行狀態對管道電位的影響。2020年6月8日至6月11日，DP61智能測試樁通/斷電電位正向偏移且IR降發生明顯變化，經核實，為DP管段鄰近管道2#閥室恒電位儀意外停機所致（圖 2）。

圖 2 智能測試樁通/斷電電位圖

3.3  實施效果

（1）能夠持續實時監測陰極保護設備的運行狀態并獲取關鍵信息，及時發現陰極保護設備運行故障及保護效能下降情況，極大地縮短故障定位、診斷及通知的時間延遲。對系統和關鍵位置實現遠程監測，確保陰保系統運行有效性，有利于強化保護性能的長期知識積累。遠程便捷優化或修改陰極保護運行參數，減少或逐步取代定期現場數據采集工作，總體降低設備全周期維護費用等。

（2）智能監測系統在及時準確捕捉干擾信息方面獨具優勢。新一代智能監測設備包含觸發監測功能，當交直流干擾電位水平超過正常運行范圍時，可以自動觸發密集采集模式，及時捕捉到動態干擾信號。多臺采集設備同步采集通斷電電位，有利于判斷干擾的范圍、強度、流入流出位置，確定高風險區并指導后期的排流設計等工作。

（3）智能監測系統與腐蝕速率測試結合，可以實時監測管道腐蝕情況；與恒電位儀控制系統結合，根據智能監測系統監測并及時確定的管道欠保護位置、受干擾情況，通過設計算法可優化區域陰極保護系統；通過監測定向鉆管段等位置，結合電流環或其他電流測試技術手段，可用于評價防腐層質量和穿越段管道的真實陰極保護水平等。

3.4  系統存在的問題

在成本費用約束下，智能測試樁優先用于雜散電流干擾嚴重管段，在接近干擾源的位置分布相對密集，而在遠離干擾源的位置則覆蓋率較低。恒電位儀與管道沿線測試樁的智能化程度仍不匹配，因此，很多管道并未真正建立起具有自動調控和聯動機制的陰極保護智能監測系統。目前監測系統對管道腐蝕本身的監測仍非常少，系統積累的大量數據尚未充分挖掘利用，與智能管道的目標仍有相當差距。分公司陰極保護智能管理系統中，僅有13套恒電位儀具有遠程傳輸功能。為實現對管道陰極保護效果進行全面分析評價，下一步將對恒電位儀進行智能化改造，使其具有遠程監控功能；改進試驗段安裝的腐蝕探頭使其具備遠程傳輸功能，從而實現快速適時綜合評估。

4  改進方向

（1）運用機器學習，實現自動分析和自動生成報告。感知層設備每天采集和需處理的數據達幾十萬條，解決數據不斷積累靠人工分析費時耗力和不可持續難題；深入挖掘數據價值，建立新模型，以輔助管理人員高效準確識別并預測腐蝕風險；自動診斷系統故障，實現無需人工干預的智能管控。

（2）接入多種感知設備，包括犧牲陽極測試站、排流測試樁、交流緩解測試樁、跨接測試樁、絕緣接頭測試樁等，實現管道外腐蝕防護全場景的互聯互通。

（3）整合多維度、全時域和全地域的管道數據，實現基礎信息同步化和一致性。

作者簡介：謝成，1980年生，國家管網集團華南公司資產完整性管理部經理，高級工程師，目前主要從事管道完整性管理及外管道管理工作。聯系方式：13533075570，xiecheng@pipechina.com.cn。
